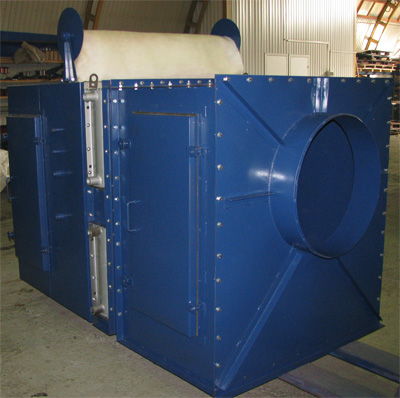

ООО"ЭкоСтрой" изготавливает камеры приточные вентиляционные 2ПК 10...125. (Серия 5.904-75.94)



Общие сведения и назначение

  • Приточные вентиляционные камеры типа 2ПК  применяются в качестве вентиляционных и отопительно-вентиляционных установок, как с рециркуляцией, так и без рециркуляции воздуха;
  • В зависимости от технологических требований к обработке воздуха в камерах может осуществляться нагрев, очистка, а также охлаждение и увлажнение воздуха по адиабатическому процессу;
  • При необходимости в качестве поверхностных воздухоохладителей могут быть использованы калориферные  секции;
  • Приточные камеры рассчитаны на производительность по воздуху от 3 500 до   125 000 м3/час. Допускается отклонение производительности в пределах     + 15%;
  • В состав камер 2 ПК 10 – 2 ПК 125А входят соединительная секция с вентиляторной установкой, оросительная и калориферная секции, секция фильтра (ткань фильтрующая ФРНК, ФСВУ), приемная секция и воздушный утепленный клапан;
  • В зависимости от технологических требований к обработке приточного воздуха камеры могут быть выполнены: с полным набором секций, без оросительной секции, без секции фильтра и калориферной секции;
  • Работа камер может быть автоматизирована. При этом обеспечиваются регулирование теплоотдачи калориферных секций, защита калориферов от замерзания, возможность поддержания постоянной температуры обработанного в камере воздуха или поддержание заданной температуры воздуха в обслуживаемом помещении с учетом влияния теплопотерь и (или) технологических тепловыделений;

Условия эксплуатации

Приточные вентиляционные камеры типа 2ПК  предназначены для эксплуатации в макроклиматических районах с умеренным (У) климатом 3-й категории размещения по ГОСТ 15150-69. В перемещаемом воздухе недопустимы включения, агрессивные к сталям обыкновенного качества, взрывоопасные смеси.



Общая схема компоновки



1 – вентилятор;

2 – оросительная секция

3 – соединительная секция;

4 – калориферная секция;

5 – приемная секция с фильтром.



Аэродинамическое сопротивление секций, Па





Тип камеры

Калориферная

секция

(однорядная установка калориферов)

Приемная секция

Оросительная секция

Соединительная секция

с фильтром

без фильтра

2 ПК 10

10,5 – 108,2

до 300

30

70 - 140

20

2 ПК 20

26,98 – 169,3

до 300

30

70 - 140

20

2 ПК 31,5

24,46 – 103,8

до 300

30

70 - 140

20

2 ПК 40

26,98 – 64,92

до 300

30

70 - 140

20

2 ПК 63

24,66 – 103,45

до 300

30

70 - 120

20

2 ПК 80

18,36 – 62,5

до 300

30

70 - 120

20

2 ПК 125

34,31 – 62,5

до 300

30

70 - 130

20
