ик системы отопления, теплоснабжения и вентиляции по серии 5.903-20

воздухосборник

 Для нормальной работы системы отопления из нее необходимо удалять воздух, попадающий в систему с водой, в которой он растворен. Оборудование воздушных (газовых) скоплений может нарушить процесс нормальной циркуляции теплоносителя. Появление воздушных пробок в трубопроводах и отопительных приборах способно вызвать даже разрыв струи и полное прекращение циркуляции. Этот процесс может сопровождаться появлением характерного шума и, кроме того, приводить к усилению коррозии стали.

   Удаление газовых скоплений - задача, подлежащая разрешению уже на стадии проектирования системы отопления. Воздух в систему может попадать различными путями: частично он остается в свободном состоянии при заполнении водой; в результате подсоса воздуха в процессе эксплуатации неправильно спроектированной  системы отопления; вносится с подпиточной  водой в поглощенном виде. Холодная водопроводная вода содержит свыше 30 т воздуха в 1 т воды. Повышение температуры воды приводит к значительному уменьшению содержания в ней растворенных газов, а в тех местах, где горячая вода находится под давлением близким к атмосферному, в свободное состояние переходит дополнительное количество адсорбированного в ней газа. Нужно отметить и такой факт, что растворенный в воде воздух более опасен в коррозионном отношении для стальных труб, чем атмосферный, так как содержание кислорода в нем больше по объему на 10-12 %. Кроме того, еще одной причиной «загазованности» отопительных систем становится коррозия. Так при окислении 1 см3 железа может выделиться до 1 л водорода.

   В системах отопления с насосной циркуляцией и верхней разводкой воздух выпускают через воздухосборники, устанавливаемые на наиболее удаленных стояках. Подающую магистраль прокладывают с подъемом к удаленному стояку, благодаря чему направление движения воды и воздуха совпадают, и воздух полностью удаляется. При нижней разводке воздух выпускают через воздушную линию группы стояков и обычный проточный воздухосборник.

   Воздухосборники устанавливаются в высших точках сборных воздушных трубопроводов и оборудуют автоматическими воздухоотводчиками  (рис.1,3) или воздушными кранами с ручным обслуживанием (рис.2,4).

   Проточный воздухосборник обеспечивает наиболее полное удаление воздуха из систем. Диаметр воздухосборника значительно больше диаметра магистральных труб; это приводит к резкому уменьшению скорости движения воды, что является обязательным условием для удаления воздуха. Воздухосборники устанавливаются в таких местах, где их можно обслуживать. Чтобы выпускать воздух из воздухосборника, нужно периодически открывать кран в воздухоотводящей трубе, что усложняет его обслуживание. При установке автоматического воздухоотводчика все значительно упрощается.

   Внутренний объем воздухоотводчика спроектирован так, что при отсутствии воздуха поплавок держит выпускной клапан закрытым, но по мере накопления воздуха в поплавковой камере он опускается, открывая выпускной клапан. После удаления воздуха поплавок вновь поднимается, воздействуя на рычаг, закрывающий выпускной клапан. Устанавливать автоматические  воздухоотводчики необходимо в высших точках стояков  отопительных систем в строго вертикальном положении. Для предотвращения затопления рекомендуется установка специального обратного отсечного клапана, в который  вкручивается воздухоотводчик. В полностью вкрученном состоянии для прохода воздуха преград нет. Если автоматический воздухоотводчик выкрутить, например, для прочистки или ремонта, проход обратным отсечным клапаном автоматически перекроется.



Рис. 1 Проточный горизонтальный воздухосборник с автоматическим воздухоотводчиком





Рис. 2 Проточный горизонтальный воздухосборник с ручным обслуживанием



Рис. 3 Вертикальный воздухосборник с автоматическим воздухоотводчиком









Рис. 4 Вертикальный воздухосборник с ручным обслуживанием



  1. 1-Воздухосборник
  2. 2-Магистральный трубопровод
  3. 3-Обратный (отсечной) клапан
  4. 4-Автоматический воздухоотводчик
  5. 5-Кран для спуска воздуха



   Горизонтальные воздухосборники устанавливаются в высших точках систем на горизонтальных участках с условным диаметром от 15 до 100 мм, а вертикальные в высших точках вертикальных магистральных (главных) стояков с условным диаметром от 40 до 150 мм. Воздухосборники могут выполняться с эллиптическими днищами при рабочем давлении до 1,2 МПа (12 кгс/см2) и плоскими – при 0,6 МПа(6кгс/см2) и до 1,2 МПа (12кгс/см2).  Воздухосборники с эллиптическими днищами испытываются пробным давлением 1,8 МПа, а с плоскими 0,9 и 1,8 МПа.

  Горизонтальные проточные воздухосборники

1



Рис. 5 С эллиптическим днищем

2



Рис. 6 С плоским днищем

3



                      Вид А                               Вид Б



Обозначение

по серии

5.903-2

Обозначение

по серии

5.903-20

Условный проход

 dy мм

Давлением МПа

Размеры мм.

Стоимость в комплекте с автоматическим воздухоотводчиком и обратным клапаном (с НДС)

Масса,

Кг.



Предельный расход теплоносителя т/ч



Стоимость с ручным обслуживанием

(с НДС)

Dh

L

I



С эллиптическими днищами рис.5

А1И010.000

А1И017.000

15,20,25,32

1.2

159

446

402

4308

5.9

3,3

3984

А1И010.000-01

А1И017.000-01

25,32,40,50

219

602

558

5148

15.0

6,3

4824

А1И010.000-02

А1И017.000-02

40,50,65,80

273

714

610

7470

22.7

10,0

7140

А1И010.000-03

А1И017.000-03

65,80,100

325

832

788

8616

36.7

13,8

8280



С плоскими днищами рис.6

А1И012.000

А1И019.000

15,20,25,32

0.6

159

396

358

3612

6.6

3,3

3288

А1И012.000-01

А1И019.000-01

25,32,40,50

219

550

492

4296

17.2

6,3

3960

А1И012.000-02

А1И019.000-02

40,50,65,80

273

674

596

6060

27.7

10,0

5736

А1И012.000-03

А1И019.000-03

65,80,100

325

810

682

7440

49.6

13,8

7080



С плоскими днищами рис.6

А1И013.000

А1И020.000

15,20,25,32

1.2

159

400

362

3900

7.3

3,3

3564

А1И013.000-01

А1И020.000-01

25,32,40,50

219

558

500

4512

20.6

6,3

4182

А1И013.000-02

А1И020.000-02

40,50,65,80

273

686

608

6612

34.8

10,0

6264

А1И013.000-03

А1И020.000-03

65,80,100

325

824

696

7746

56.6

13,8

7380





Вертикальные проточные воздухосборники

678



Обозначение

по серии

5.903-2

Обозначение

по серии

5.903-20

Условный проход

 dy мм

Давление

МПа

Размеры мм.

Стоимость в комплекте с автоматическим воздухоотводчиком и обратным клапаном (с НДС)

Масса,

Кг.

Предельный расход теплоносителя т/ч

Стоимость с ручным обслуживанием

(с НДС)

Dh

H

h

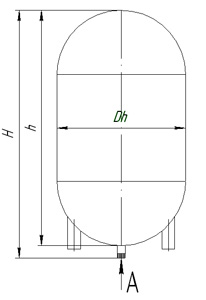

С эллиптическими днищами рис.7

А1И011.000

А1И018.000

40,50,65

1.2

273

640

520

7800

18.3

10.0

7470

А1И011.000-01

А1И018.000-01

65,80,100

325

753

638

8550

30.4

13.8

8220

А1И011.000-02

А1И018.000-02

100,150

426

932

822

10710

55.8

24.5

10380

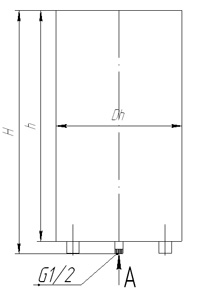

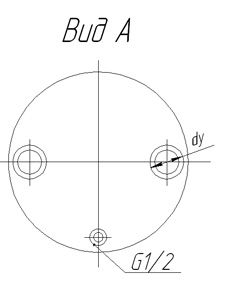

С плоскими днищами рис.8

А1И014.000

А1И021.000

40,50,65

0.6

273

561

448

6300

25.5

10.0

5976

А1И014.000-01

А1И021.000-01

65,80,100

325

642

534

6978

43.6

13.8

6648
